كيفية صنع وصلة EDL (Deep Flash Cable)
صنع وصلة EDL بنفسك هو حل ممتاز وعملي جداً لإنقاذ أجهزة الأندرويد بمعالجات كوالكوم (Qualcomm) التي تعاني من "Hard Brick" (موت الجهاز تماماً وعدم استجابته).
الفكرة الأساسية لهذه الوصلة هي إجبار الهاتف على الدخول إلى وضع Qualcomm 9008 من خلال عمل "قفلة" (Short Circuit) مؤقتة بين سلك البيانات الموجب والسلك الأرضي.
تنبيه هام جداً
هذه العملية تتطلب دقة أثناء التنفيذ. ملامسة السلك الأحمر (الخاص بالطاقة) لأي سلك آخر بالخطأ قد يؤدي إلى تلف مخرج الـ USB في حاسوبك أو تلف الهاتف بشكل دائم.
الأدوات المطلوبة:
كابل USB عادي
كابل شحن ونقل بيانات بحالة جيدة (Micro-USB أو Type-C حسب منفذ هاتفك).
مشرط أو قطاعة
لتقشير وكشف الأسلاك الداخلية للكابل بدقة متناهية.
شريط لاصق
لاصق كهربائي (شيكرتون) لعزل الأسلاك وحماية التوصيلات بعد الانتهاء.
زر ضغط (Push Button)
مفتاح ضغط صغير (اختياري ولكنه يمنحك نتيجة احترافية وأكثر أماناً).
خطوات التجهيز والتعديل بالتفصيل:
كشف الأسلاك الداخلية وتحديد الأقطاب
باستخدام المشرط، قم بقطع وإزالة حوالي 2 إلى 3 سم من الغلاف البلاستيكي الخارجي للكابل في منتصفه تقريباً، لتظهر لك الأسلاك الداخلية الأربعة.

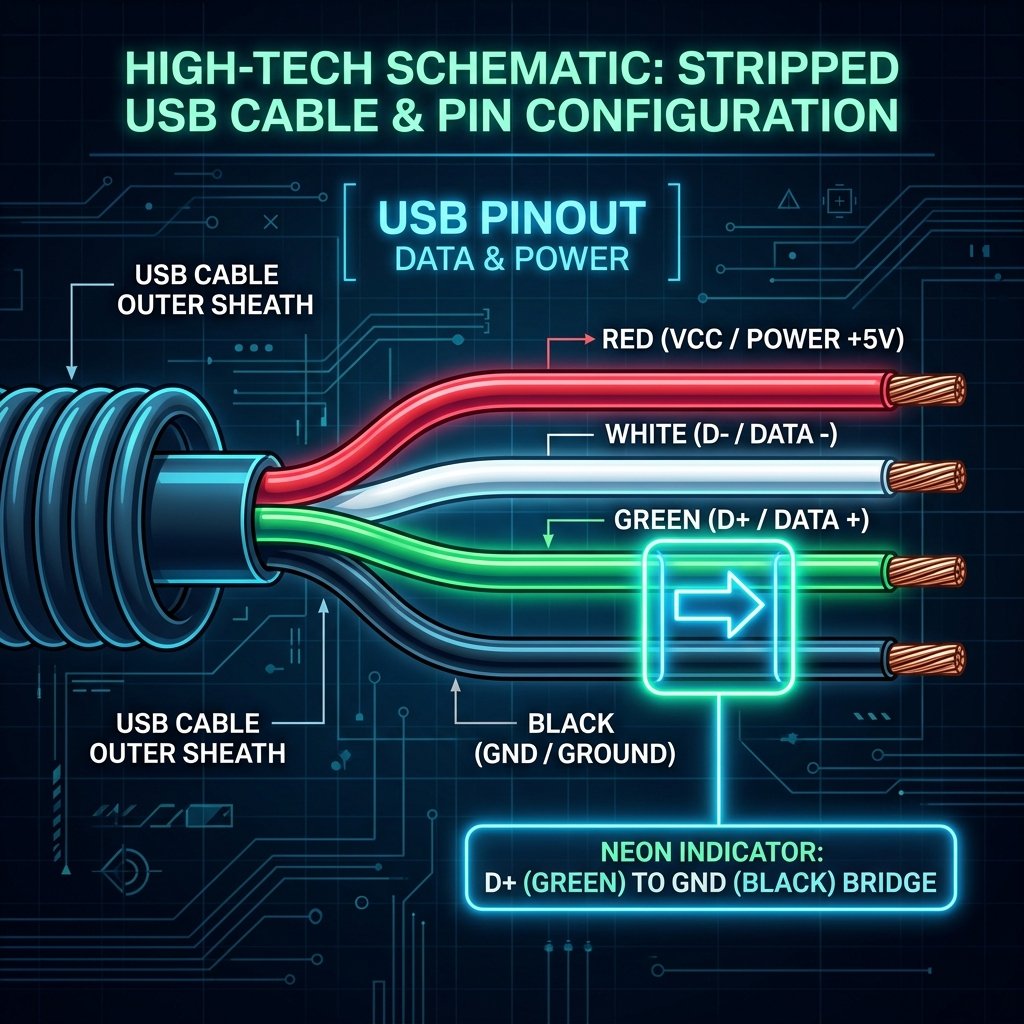

ستجد أمامك 4 أسلاك بألوان قياسية:
| اسم السلك / القطب | اللون القياسي | الوظيفة والتعليمات |
|---|---|---|
| الأحمر (VCC) | أحمر | يحمل طاقة 5 فولت. (تجنب لمسه أو قطعه تماماً). |
| الأبيض (D-) | أبيض | لنقل البيانات (سالب). |
| الأخضر (D+) | أخضر | لنقل البيانات (موجب). (سلك التعديل الرئيسي). |
| الأسود (GND) | أسود | السلك الأرضي. (سلك التعديل الرئيسي). |
عزل الأسلاك غير المطلوبة: لتجنب أي تلامس خاطئ، قم بلف القليل من الشريط اللاصق حول السلكين الأحمر والأبيض.
تجهيز سلكي التلامس وعمل "القفلة"
قم بتقشير جزء صغير جداً (حوالي 2 ملم) من الغلاف البلاستيكي للسلكين الأخضر (D+) والأسود (GND) بحيث يظهر النحاس الداخلي.
ملاحظة: لا تقطع السلكين بالكامل، فقط اكشف النحاس.
يمكنك اختيار إحدى الطريقتين للتحكم في التوصيل:
- الطريقة البسيطة: ترك النحاس مكشوفاً، وعند الحاجة تقوم بملامسة السلكين ببعضهما يدوياً ثم إبعادهما.

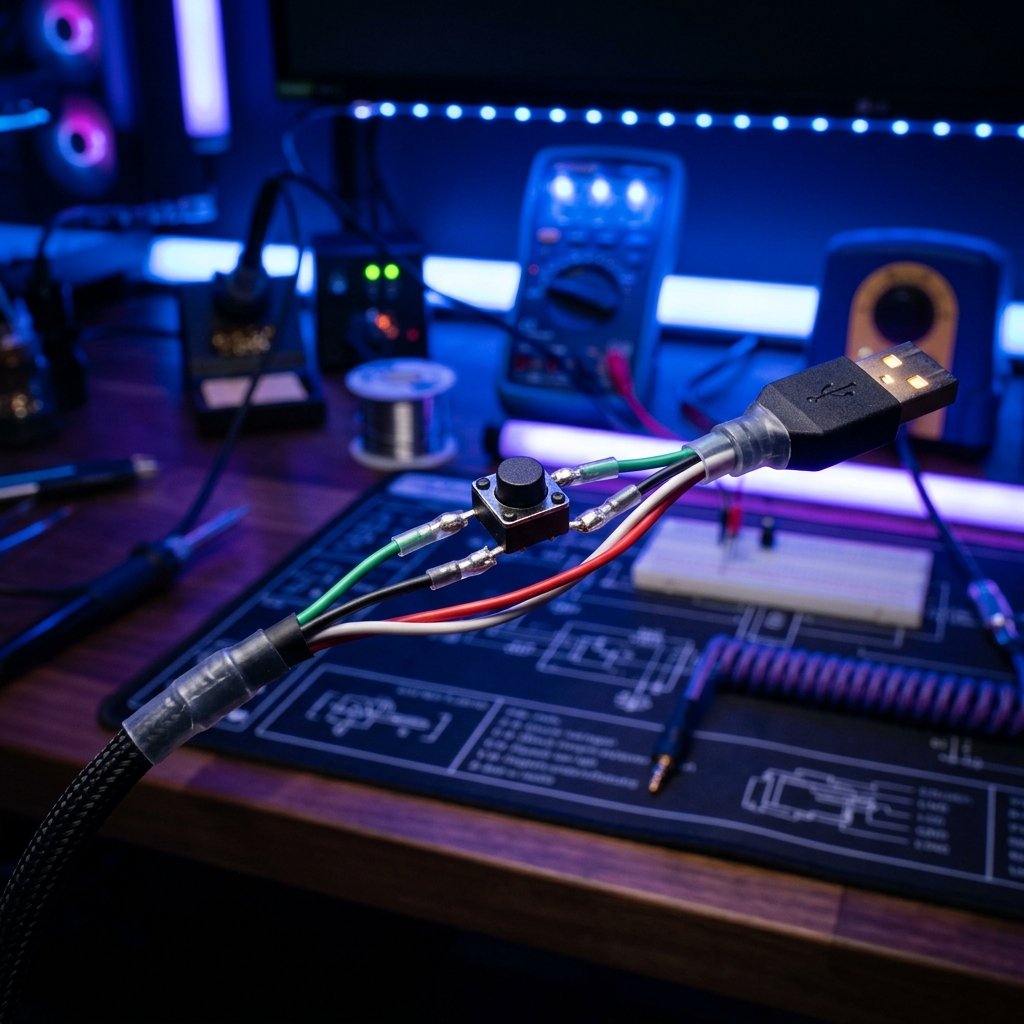

- الطريقة الاحترافية (موصى بها): قم بلحام طرفي مفتاح الضغط (Push Button) بين الجزء المكشوف من السلك الأخضر والجزء المكشوف من السلك الأسود. هكذا تصبح الوصلة جاهزة، وعند الضغط على الزر يتم عمل التلامس بأمان.
اللمسة النهائية: قم بلف الشريط اللاصق حول الكابل بالكامل لحماية الأسلاك المكشوفة وتثبيت الزر لتجنب فكه مستقبلاً.
كيفية استخدام الكابل المعدل (الدخول لوضع EDL):
Qualcomm HS-USB QDLoader 9008
دليل استكشاف الأخطاء وإصلاحها والنصائح الاحترافية:
لم يتم التعرف على التابلت بنجاح؟ إليك الحلول العملية:
1. لم أجد أسلاك باللون الأخضر والأبيض داخل الكابل بعد تقشيره!
السبب: قمت باستخدام كابل شحن تجاري رخيص يحتوي فقط على سلكين (أحمر وأسود للكهرباء) ويفتقر لأسلاك نقل البيانات.
الحل: استبدل الكابل فوراً بكابل بيانات أصلي كامل الأطراف (Data Cable) لضمان احتوائه على أسلاك التوصيل الأربعة.
2. يظهر الهاتف في إدارة الأجهزة باسم QHSUSB_BULK مع علامة تعجب صفراء!
السبب: دخل الهاتف في وضع EDL بالفعل وهو متصل بنجاح، ولكن نظام التشغيل ويندوز في حاسوبك يفتقد للتعريف المخصص للتعرف عليه.
الحل: اذهب لصفحة الأدوات وقم بتحميل وتثبيت **تعريفات كوالكوم 9008 الرسمية**، ثم أعد توصيل الهاتف وسيظهر بالاسم الصحيح ومرفقاً برقم منفذ الـ COM.
3. الهاتف يفتح بشكل عادي أو يدخل وضع الشحن دون الدخول للـ EDL!
السبب: خطأ في توقيت إفلات التلامس (القفلة) أو عدم استقرار الاتصال النحاسي بين الأسلاك أثناء إدخال الكابل.
الحل: تأكد من إغلاق الهاتف بالكامل. قم بتثبيت التلامس يدوياً أو اضغط على الزر *قبل* إدخال الكابل بالهاتف، واستمر بالضغط لمدة 4 ثوانٍ بعد إدخال الكابل، ثم ارفع إصبعك فوراً (استخدم المحاكي التفاعلي بالأسفل لضبط يدك وتوقيتك بدقة!).
4. الهاتف لا يستجيب تماماً ولا يتم التعرف عليه رغم سلامة الكابل والتوقيت!
السبب: الهاتف يحمل شحنة طاقة كهربائية مخزنة باللوحة الأم تمنع الدخول التلقائي لوضع الإنقاذ.
الحل: قم بفك الظهر الخلفي للهاتف أو التابلت، وانزع فيشة (كابل) البطارية من المذربورد تماماً لتفريغ الشحنات الكهربائية لمدة 10 ثوانٍ، ثم أعد تركيبها وجرب التوصيل بالوصلة مجدداً.
محاكي تفاعلي لخطوات استخدام الوصلة:
محاكاة التوقيت والخطوات بصوت تفاعلي
قم بتجربة الخطوات افتراضياً لتتعرف على التوقيت الصحيح للضغط وتوصيل الكابل بالكمبيوتر والهاتف.
هل أنت مستعد لبدء محاكاة التوصيل؟
سيساعدك هذا المحاكي على ضبط الثواني بدقة عند الضغط على زر الوصلة وتوصيل كابل الـ USB في الهاتف بنجاح.
